毛勒伸縮縫工作原理及結構各是怎樣的？毛勒伸縮縫采用剛性連接，傳力可靠；機械密封，防水性能好；其彈性支承能消音減震；兩條鋼梁之間采用鳥形橡膠條實現伸縮功能，伸縮自如。主要結構材料均具有耐磨、耐腐蝕和抗老化性能，使用壽命長久。下面僅對其傳遞荷載、密封可靠性和調整等間距這三個作用加以分析。

毛勒伸縮縫圖2

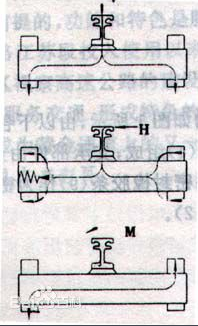

         一、傳遞荷載：圖2為毛勒伸縮縫中心梁荷載傳遞示意圖。作用在中心梁上的車輪荷載有垂直力V、水平力H及偏心荷載產生的彎矩M。由于每條中心梁均通過連接件剛性焊接在指定的支撐橫梁上，所以，上述荷載均可通過連接件傳遞到支撐橫梁。作用在支撐橫梁上的力通過支承部件中的滑動支座及滑動彈簧傳遞給支撐箱及邊梁，再通過錨固部件傳遞到結構實體。水平力中的一部分則直接由支撐橫梁傳遞給控制彈簧。

毛勒伸縮縫圖3

         圖3為邊梁上的荷載在錨環、錨板中傳遞示意圖。邊梁通過錨環、錨板與橋梁實體上的預埋鋼筋焊在一起，使邊梁與橋梁結構達到牢固地連接。因此，作用在邊梁上的荷載和中心梁傳遞的荷載均可通過錨固部件有效地傳遞到橋臺或橋梁上部結構。由此可見，毛勒伸縮縫通過剛性連接可以實現車輛荷載的安全傳遞。

         二、密封可靠性：毛勒伸縮縫的鳥形密封橡膠條的端部呈球狀，安裝時需利用特殊的工具將其強制性地嵌牢在鋼梁槽口爪腳內。受到荷載作用時，橡膠條不會脫落和跳出，密封防水性好。橡膠條材料為氯丁橡膠，強度高、伸長率大、抗撕裂性良好，并具有耐油、耐酸堿和耐燃的特點。據資料介紹，這種橡膠條使用壽命可達15～20年，即使損環，也可在無需完全封閉交通的條件下進行更換。衡水盈通橡膠制品有限公司橋梁伸縮縫產品銷售專線：15303381562。

          三、控制彈簧調整成等間距：毛勒伸縮縫單根密封橡膠條的允許工作寬度為80mm。為了能承受大位移量，在結構上采用數根橡膠條組合的方式，并通過控制彈簧來調整橡膠條的工作間距在允許值內。現以由3根橡膠條組合的毛勒伸縮縫為例說明彈簧的調整作用，見圖4

毛勒伸縮縫圖4

         起始時，每個控制彈簧的預壓力和長度均必須調整到相同的數值，保證兩鋼梁間的距離相等，系統平衡。當上部結構產生縱向變形導致鋼梁間距改變時，彈簧產生一個微小的位移△S和附加力△F，此力使支撐橫梁產生一個位移，并帶動與其剛性連接的中心梁一起移動。最終使彈簧達到一個新的平衡狀態。此時各彈簧上所受的壓力由F1變為F2(=F1+△F/3)，彈簧長度由{1變為{2（={1－△S/3）從而使兩鋼梁間又處于新的等間距狀態。這種等間距的調整作用完全由控制彈簧來完成。

          當伸縮縫開啟到最大時，密封橡膠條被拉直，控制彈簧被壓縮，受到最大壓力，但仍在允許的壓縮范圍之內。當伸縮縫閉合時，控制彈簧處于完全松弛狀態。

          控制彈簧由閉孔聚氨酯泡沫塑料制成。這種材料有良好的抗震和抗沖擊能力，具有很大的壓縮性，壓縮變形可達80%。

          毛勒伸縮縫是一種鋼—橡膠組合型伸縮縫。其結構如圖1所示，由以下各部分組成：支撐部件由邊鋼梁(1)、中心鋼梁(2)、連接件(3)及支撐橫梁 (4)組成；支承部件由金屬滑板(5)、滑動彈簧(6)、滑動支座(7)組成；控制系統為控制彈簧(8)；密封橡膠條(9)作為密封件；錨固部件由錨環及錨板(10)和錨栓(11)組成。此外還有支撐箱(12)。

圖1 毛勒伸縮縫結構圖
