GQF-MZL型橋梁伸縮縫的結構布置圖

    橋梁伸縮縫，GQF-MZL型橋梁伸縮縫的承重結構和位移控制系統分開，二者受力時互不干擾，分工明確，這樣既保證受力時安全，又能達到位移均勻，使所有中梁在一個位移控制箱內均支承在同一根垂直橫梁上的傳統作法，這樣對大位移量橋梁伸縮縫非常有利，減少了橫梁數量，使位移控制箱體積減小到小范圍，節約了鋼材。該結構還克服了斜向支承式橋梁伸縮縫要求加工和組裝精度相當高的苛刻條件，否則四連桿結構極易出現自鎖現象，影響橋梁伸縮縫的伸縮自由和不易保證位移均勻的弊病。該結構各連接處均采用既能轉動又能滑動結構。所以，對彎、坡、斜、寬橋梁適應能力強，可滿足各種橋梁結構使用要求。

    GQF-MZL型橋梁伸縮縫的結構布置圖如下：

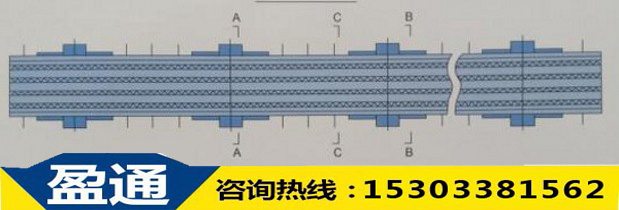

GQF-MZL型橋梁伸縮縫平面圖

GQF-MZL型橋梁伸縮縫立面圖
