你知道GQF-MZL型模數式橋梁伸縮縫的結構特點和結構體系嗎？

你知道GQF-MZL型模數式橋梁伸縮縫的結構特點和結構體系嗎？GQF-MZL型模數式橋梁伸縮縫是首先采用國家專利技術熱軋整體成形專用異型鋼材作為主要受力構件，由邊梁、中梁、橫梁、位移控制系統、密封橡膠帶等構件組合而成的系列伸縮縫。衡水盈通橡膠制品有限公司生產各種型號的橋梁伸縮縫，現問你先容GQF-MZL型模數式橋梁伸縮縫的結構特點和結構體系，詳情可咨詢15303381562。

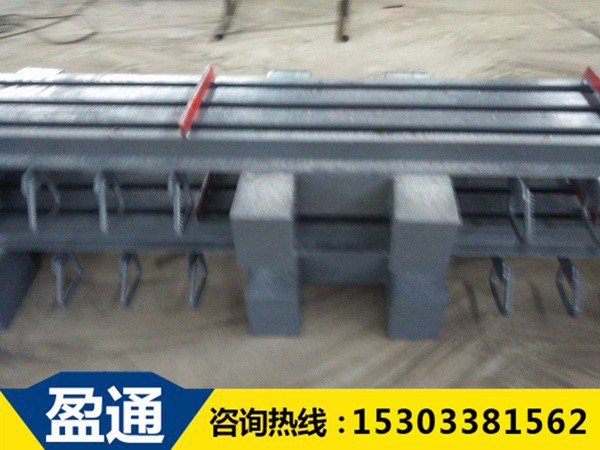

GQF-MZL-240型模數式橋梁伸縮縫

一、GQF-MZL型模數式橋梁伸縮縫主要的結構特點

GQF-MZL型模數式橋梁伸縮縫的承重結構和位移控制系統分開，二者受力時互不干擾，分工明確，這樣既保證了受力安全，又能達到位移平均的目的。

結構上充分考慮了除能知足水平變位需要外，還能知足橋梁橫向、垂直方向和梁端轉角產生變形的需要，所以對彎、坡、斜和寬橋梁均有較大的適應性。

同時改變了過去通常采用的每根中梁分別支承在兩根橫梁的傳統做法,使所有中梁在-個位移控制箱內均支承在統一根垂直橫梁上的結構;并通過機械連桿連念頭構控制中間梁的位移，保證每條縫隙寬度平均變化的同步作用。

由于支承橫梁數目少,位移控制箱體積小，所以對大位移伸縮縫尤其有顯著的經濟性，能夠達到產品尺度化、系列化、易于互換防水防塵防油污耐老化的特點,并采用最新防腐涂料在出廠前進行防護，防腐機能較好。

二、GQF-MZL型模數式橋梁伸縮縫結構體系的選擇

對于一種機能良好的橋梁伸縮縫,應當具備下列前提:

(1)必需能適應各種不同方向作用力(包括水平、豎直滾動等位移不和附加力)的作用。

(2)要與橋梁連成整體，具有較高的剛性和耐久性。

(3)構造要簡樸、施工要利便，易于養護與修補。

(4)能夠完全排水和防水。

(5)保證橋面平坦，行駛機能良好。

(6)良好的經濟性(應包括初期投資和運營后維修在內的用度綜合考慮)。

根據上述要求，從伸縮性、耐久性、防水性、施工性修補性和經濟性等因素綜合考慮。同時在充分研究了海內外使用效果較好的橋梁伸縮縫型式的基礎上，結合我國詳細情況，揚長避短,開發了一系列橋梁伸縮縫。CQF-MZL型伸縮縫結構示意如下圖所示。

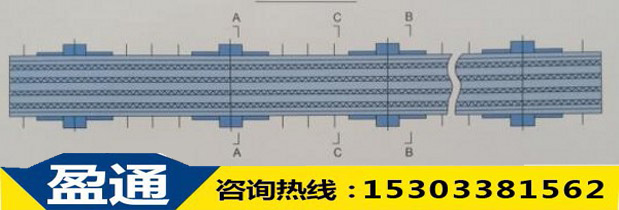

GQF-MZL模數式橋梁伸縮縫平面圖

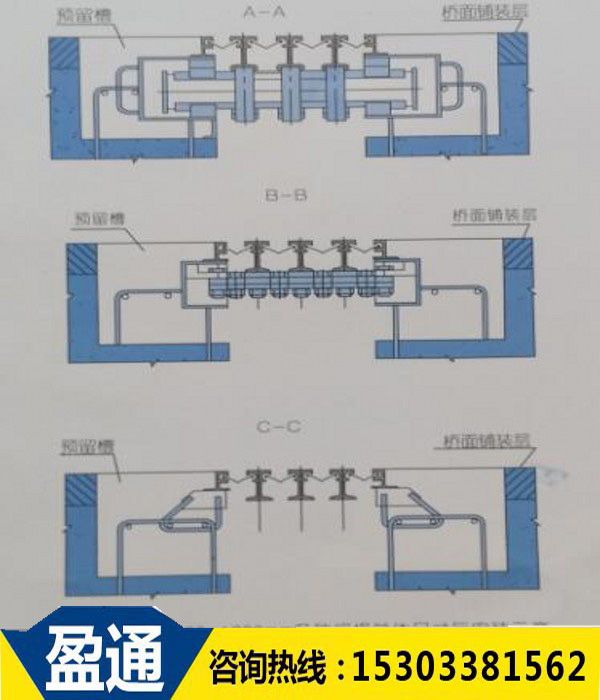

GQF-MZL模數式橋梁伸縮縫斷面圖?

衡水盈通橡膠制品有限公司出產各種GQF橋梁伸縮縫，包括GQF-MZL型模數式橋梁伸縮縫，GQF-C、GQF-Z、GQF-L、GQF-F型橋梁伸縮縫,想了解更多關于橋梁伸縮縫的信息，歡迎您致電15303381562，我們竭誠為您服務。
