你知道GQF-MZL型模數式橋梁伸縮縫是如何設計的嗎？

GQF-MZL型模數式橋梁伸縮縫，按照《公路橋涵設計通用規范》（JTG D60-2004）和公路鋼結構橋涵設計規范的規定和要求進行設計驗算。下面衡水盈通橡膠制品有限公司從以下五個方面為大家講解GQF-MZL型模數式橋梁伸縮縫的設計。中梁的設計；支撐橫梁設計；聯動機構的設計；承壓、壓緊支座和轉動支撐軸、滑移轉動支座的設計；錨固系統設計。

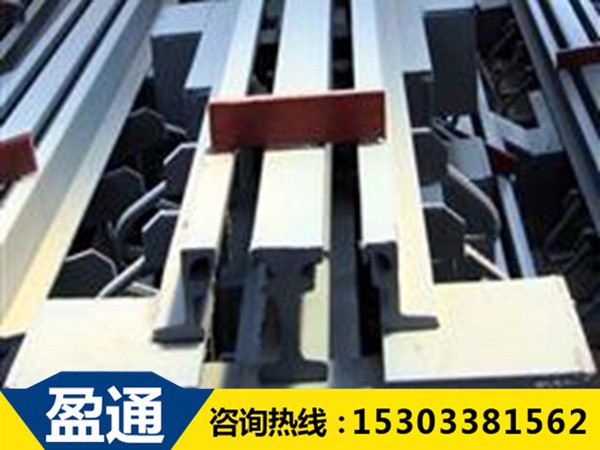

GQF-MZL-160型模數式橋梁伸縮縫

一、中梁的設計

對于GQF-MZL型模數式橋梁伸縮縫，中梁間最大縫隙寬度選擇80mm為模數,則中梁間距最大為160mm,支承橫梁間距最大控制在1800mm范圍內。設計荷載除中梁本身自重q外，以車輛荷載進行設計計算，其后軸重力標準值為2x140kN，并考慮汽車荷載的沖擊作用，沖擊系數按橋涵規范取1.3,這樣作用在支承橫梁間距最大值之間的一根中梁上的車輪荷載P=(140 x1.3)/2 =9IkN,偏安全可按簡支梁考慮。但中梁實為支承在橫梁上的連續梁，且因?yàn)橹辛号c橫梁連接處設有彈性承壓和壓緊支座及支承橫梁的彈性變形的影響，應屬于多跨彈性支承連續梁。為了簡化計算,其內力均按剛性支承連續梁計算。這里同時作為簡支梁、二跨連續梁和三跨連續梁3種狀況進行比較計算。計算簡圖如圖。

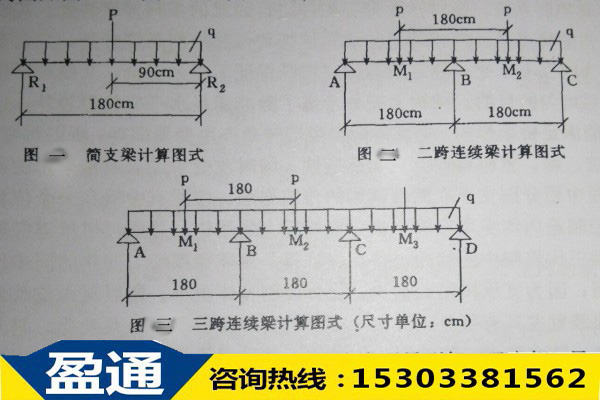

中梁計算圖式

根據采用熱軋16Mn （Q345）整體成形異型鋼(王字鋼)尺寸決定的幾何特性，經上述計算驗算，均能滿足設計強度和變形的使用要求，只要支承橫梁間距控制在1800mm以下，此類中梁具有足夠的安全度。

二、支承橫梁設計

三、聯動機構的設計

四、承壓、壓緊支座和轉動支承軸、滑移轉動支座的設計

五、錨固系統設計

后續文章我們將繼續為您介紹，GQF-MZL型模數式橋梁伸縮縫的設計。想了解更多關于橋梁伸縮縫的信息請致電15303381562。我們竭誠為您服務。
